不銹鋼球閥產品信息

不銹鋼球閥主要特點：全通徑，浮動、固定球;中法蘭螺栓連接;防沖出閥桿;美標結構改進型;啟閉定位機構;蝸輪的操作選配;標準法蘭連接;對焊連接

國標不銹鋼球閥產品規范

國標不銹鋼球閥主要零部件材料

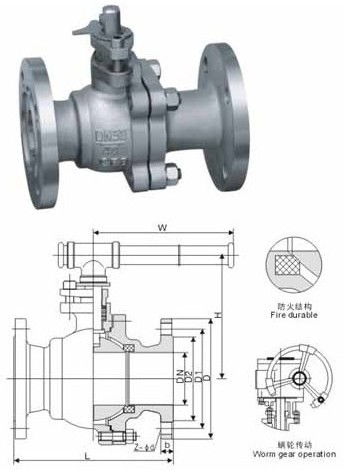

國標不銹鋼球閥主要外形和連接尺寸

Dimension 單位Unit：mm

國標不銹鋼球閥屬性

不銹鋼球閥，溫州不銹鋼球閥廠家，溫州不銹鋼球閥生產廠家，溫州不銹鋼球閥價格優惠廠家

不銹鋼球閥概述：

瑞通閥門有限公司生產的國標法蘭球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，浮動球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和t然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

不銹鋼球閥結構特點：

1、手動浮動球閥的開關指示
球體、閥桿、手柄是閥門的運動部件，是一個裝配單元，閥桿頭部采用扁方結構。能從手柄所處位置很容易辨出閥門是處于開或關的位置。當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方與管道軸線垂直時，閥門處于關閉位置。
2、國標不銹鋼球閥為防止誤操作閥門，瑞通閥門廠球閥在設計時加裝帶鎖孔定位片可滿足用戶的工藝要求，在閥門全開或全關位置可以鎖定閥門。

3、國標不銹鋼球閥閥桿防飛出結構

當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構。這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露。

4、國標不銹鋼球閥閥防靜電裝置

當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出（詳細說明請聯系本公司業務員）。

5、國標不銹鋼球閥防火結構

瑞通閥門有限公司生產的國標法蘭球閥閥座采用d特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流。（防火結構設計符合API607，JB/T6899和BS755）

6、國標不銹鋼球閥中部法蘭無外漏結構

閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，保證無外漏。

7、國標不銹鋼球閥自動泄壓結構

當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。

不銹鋼球閥相應產品名稱（叫法或者別名）：浮動球閥，鑄鋼浮動球閥，不銹鋼浮動球閥，低溫鋼浮動球閥，鉻鉬鋼浮動球閥，法蘭式浮動球閥，內螺紋浮動球閥，焊接浮動球閥，氣動浮動球閥，電動浮動球閥，手動浮動球閥，軟密封球閥，金屬硬密封球閥，燃?xì)馇蜷y,高溫浮動球閥，液化氣球閥，球塞閥，直通式球閥，全焊接浮動球閥，鍛鋼球閥，一體式球閥,一片式球閥，二片式球閥，三片式球閥,三通球閥，四通球閥,縮徑球閥，全通徑球閥，美標球閥，德標球閥，日標球閥，國標球閥。

不銹鋼球閥采用的標準：

國標GB，美標ANSI,德標DIN,日標JIS

國標法蘭球閥設計標準：

設計和制造標準按照: GB12237；

結構長度按照: GB12221；

法蘭端尺寸按照：JB/T79,GB9113,HG20592等；

螺紋端尺寸按照：JB/T7306；

對焊端尺寸按照：JB/T12224

承插口尺寸按照：JB/T1751

檢驗和測試按照: JB/T 9092、GB/T13927；

美標法蘭球閥設計標準：

設計和制造標準按照: ASME B16.34,API6D等；

結構長度按照: ASME B16.10；

法蘭端尺寸按照：ASME B16.5；

螺紋端尺寸按照：ANSI B1.20.1；

對焊端尺寸按照：ANSI B16.25

承插口尺寸按照：ANSI B16.11

檢驗和測試按照: API598；

防火設計按照：API607；

★不銹鋼球閥基本型號：

法蘭連接型號：Q41F/H/W/Y,Q341,Q641,Q941，

螺紋連接型號：Q11F/H/W/Y,Q611

焊接連接型號：Q61F/H/W/Y,Q361,Q661,Q961

★不銹鋼球閥可選驅動方式：

手動，蝸輪(代號3)，氣動（代號6），電動（代號9）

★不銹鋼球閥可選密封面材料：

聚四氟乙烯PTFE（代號F）

增強型聚四氟乙烯RPTFE（代號F）

對位聚苯（代號PPL）

合金鋼（代號H）

硬質合金（代號Y）

★不銹鋼球閥球體可選：

實心球、空心球（訂貨需說明）

★不銹鋼球閥主體可選材質：

碳鋼類：WCB,WCC,A105等

不銹鋼類：304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和雙相不銹鋼等。

低溫鋼類：LF2,LCC,LCB等

鉻鉬鋼類：WC5,WC6,WC9,C5等

有特殊要求工況客戶可直接聯系業務員幫你選相應材質

★不銹鋼球閥尺寸范圍：

口徑：DN15mm-DN400mm

口徑：1/2in-10in

★不銹鋼球閥壓力范圍：

國標壓力：1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa,10.0Mpa

美標磅級：150LB,300LB,400LB,600LB,900LB,1500LB

★不銹鋼球閥耐溫說明：

聚四氟乙烯密封面材料（-29℃≤t≤180℃）；

對位聚苯密封面材料（-29℃≤t≤250℃）；

合金鋼密封材料（-29℃≤t≤650℃）

主體材質及密封面材質選擇不同，耐溫有差異。

具體請咨詢本公司業務員幫你選型。

不銹鋼球閥廣泛適用于國內鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、醫藥、食品、船舶、供排水、能源、多晶硅、電力等行業工業管道。
